علت پوستهپوستهشدن بتن محوطه کارخانهها چیست؟ راهنمای جامع دوام بتن طبق مبحث نهم
۱. مکانیزم علمی یخزدگی و علت پوستهپوستهشدن بتن چیست؟
برای درک اینکه علت پوستهپوستهشدن بتن در زمستان چیست، باید بدانیم که بتن یک ماده کاملاً متراکم و بدون منفذ نیست. ساختار داخلی بتن سختشده، شبکهای پیچیده از منافذ مویین (Capillary Pores) و حفرات میکروسکوپی است. هنگامی که بتن در معرض بارندگی یا رطوبت بالا قرار میگیرد، این حفرات از آب اشباع میشوند.
الف) فیزیک انبساط یخ و فشار هیدرولیکی
یکی از مهمترین علت پوستهپوستهشدن بتن در مناطق سردسیر، چرخههای یخزدگی و ذوب آب موجود در منافذ بتن است. هنگامی که دمای محیط به زیر صفر درجه سلسیوس کاهش مییابد، بخشی از آب موجود در منافذ بتن شروع به یخزدن میکند. آب در اثر تغییر فاز از مایع به یخ، حدود ۹ درصد افزایش حجم پیدا میکند. در بتن متراکم و اشباع، این افزایش حجم باعث جابهجایی آبِ یخنزده به سمت منافذ و فضاهای مجاور میشود و در نتیجه، فشار هیدرولیکی (Hydraulic Pressure) قابلتوجهی در خمیر سیمان ایجاد میکند.
اگر شبکه منافذ بتن فضای کافی برای تخلیه و تسکین این فشار نداشته باشد، تنشهای کششی ایجادشده میتوانند از مقاومت کششی بتن فراتر روند. در نتیجه، ریزترکهایی در خمیر سیمان شکل میگیرد و با تکرار چرخههای یخزدگی و ذوب، این آسیبها گسترش یافته و در نهایت میتوانند به پوستهپوستهشدن و تخریب سطح بتن منجر شوند.
ب) تفاوت Scaling (پوستهشدن سطحی) با Spalling (قلوهکن شدن)

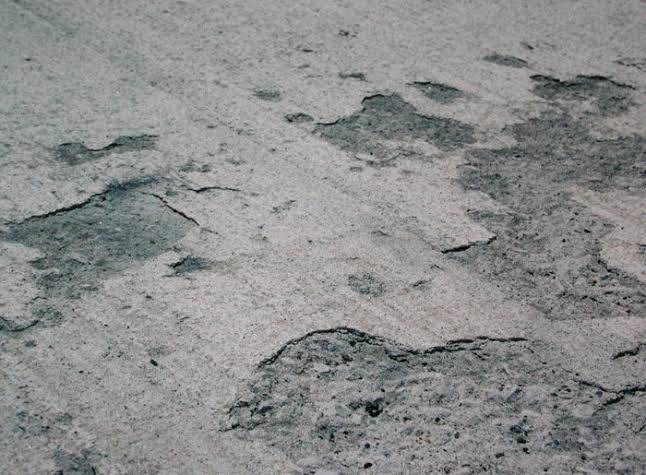

- پوستهشدن سطحی (Scaling): این پدیده دقیقاً همان جدا شدن ورقهای و نازک (معمولاً به ضخامت ۱ تا ۵ میلیمتر) از سطح ملات سیمانی بتن است. علت اصلی آن، ترکیب اثر یخبندان و سیکلهای مکرر ذوب، کیفیت پایین پرداخت سطحی و گاهی استفاده از مواد یخزدا است.
- قلوهکن شدن (Spalling): تخریب عمیقتر است که در آن تکههای بزرگتر بتن جدا میشوند. این پدیده معمولاً به دلیل خوردگی آرماتورهای داخلی یا انجماد آب در ترکهای عمیقتر رخ میدهد.

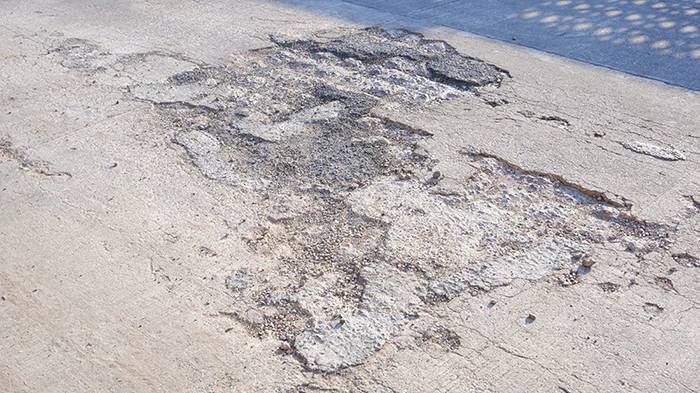

ج) پدیده شوک حرارتی ناشی از مواد یخزدا (Salt Scaling)
بسیاری از مدیران کارخانهها برای باز کردن مسیر تردد ماشینآلات در زمستان، اقدام به نمکپاشی روی محوطه بتنی میکنند. این اقدام تیر خلاصی به دوام بتن است! نمک با کاهش دمای انجماد آب، سرعت و تعداد سیکلهای یخزدن و آبشدن را تا چندین برابر افزایش میدهد. علاوه بر این، نمکپاشی سبب ایجاد یک شوک حرارتی (Thermal Shock) شدید در لایه سطحی بتن شده و گرادیان دمایی شدیدی ایجاد میکند که نتیجه آن تنشهای برشی سطحی و پوستهشدن شدید است.
۲. اشتباه بزرگ مهندسی: چرا مقاومت فشاری بالا به تنهایی تضمینکننده دوام بتن نیست؟
بسیاری از مهندسان ناظر یا کارفرمایان سنتی بر این باورند که اگر بتنی با مقاومت فشاری مشخصه ۳۰ مگاپاسکال یا حتی بیشتر خریداری کنند، بتن در برابر تمام عوامل محیطی مصون خواهد بود. این یک اشتباه مهلک است.
دو بتن متفاوت را در نظر بگیرید:
بتن الف: مقاومت فشاری ۴۰ مگاپاسکال، بدون حباب هوای عمدی و با نسبت آب به سیمان بالا؛ مقاومتی که بدون کنترل مناسب نسبت آب به سیمان و با افزایش مقدار سیمان حاصل شده است.
بتن ب: مقاومت فشاری ۳۰ مگاپاسکال، دارای سیستم حباب هوای عمدی و نسبت آب به مواد سیمانی پایین که با استفاده از فوقروانکننده حاصل شده است.
در صورت وقوع یخبندان شدید، بتن الف میتواند بهسرعت دچار آسیبهای ناشی از یخزدگی، از جمله پوستهشدن و گسیختگی سطحی شود؛ در حالی که بتن ب به دلیل برخورداری از سیستم مناسب حبابهای هوای محبوس، میتواند مقاومت بسیار بهتری در برابر چرخههای یخزدگی و ذوب داشته باشد.
بنابراین، اگر بخواهیم علت پوستهپوستهشدن بتن در شرایط یخبندان را بررسی کنیم، نباید صرفاً به عدد مقاومت فشاری بتن توجه کنیم. مقاومت فشاری بیشتر، لزوماً به معنای دوام بیشتر نیست؛ زیرا مقاومت فشاری عمدتاً بیانگر ظرفیت بتن در تحمل بارهای مکانیکی است، در حالی که دوام (Durability) به توانایی بتن در مقاومت در برابر عوامل مخرب فیزیکی و شیمیایی محیطی مربوط میشود.
برای تأمین دوام بتن در معرض یخبندان، باید پارامترهایی مانند تخلخل، نفوذپذیری، نسبت آب به مواد سیمانی و بهویژه سیستم و توزیع حبابهای هوای عمدی بهطور مناسب کنترل شوند.
|
|
|
| |
|
دارای سیستم حباب هوای عمدی پایدار بین ۵ تا ۷ درصد | فاقد حباب هوای عمدی (فقط هوای محبوس ناخواسته) | |
بسیار پایین (به دلیل تراکم خمیر سیمان با افزودنیها) | |
|
انعطافپذیر در برابر فشار هیدرولیکی منافذ | | |
۳. ضوابط سختگیرانه مبحث نهم مقررات ملی ساختمان برای دوام بتن در یخبندان
آییننامه رسمی کشور، یعنی مبحث نهم مقررات ملی ساختمان (ویرایش پنجم ۱۳۹۹)، در پیوست «۹-پ۱» (بخش الزامات دوام بتن در معرض چرخههای یخزدن و آبشدن)، ضوابط بسیار دقیق و سختگیرانهای را برای پیشگیری از تخریب بتن تدوین کرده است.
معرفی ردههای رویارویی گروه F (یخزدگی و ذوب آب)
الزامات آییننامهای طرح اختلاط (طرح مخلوط) برای ردههای رویارویی F2 و F3
- حداکثر نسبت آب به مواد سیمانی (W/CM): برابر با ۰.۴۵ (فرمول طلایی دوام).
- حداقل رده مقاومتی بتن مشخصه: برابر با C30 (حداقل مقاومت فشاری مشخصه ۳۰ مگاپاسکال روی نمونه استوانهای استاندارد).
- الزام حبابزایی: استفاده از مواد افزودنی حبابزا برای ایجاد حفرات هوای ریز عمدی کاملاً اجباری است.
۴. شاهکلید پیشگیری: سیستم حباب هوای عمدی (Air Entrained) و تفاوت آن با هوای محبوس
بسیاری از کارفرمایان با شنیدن واژه «هوا در بتن» ابراز نگرانی میکنند و میگویند هوا مقاومت را کاهش میدهد! اما حقیقت علمی چیز دیگری است. ما باید مرز بین دو مفهوم کاملاً متفاوت را بشناسیم:
الف) هوای محبوس ناخواسته (Entrapped Air)
این هوا در اثر اختلاط نامناسب، ویسکوزیته بالا یا تراکم ضعیف بتن بهطور تصادفی درون بتن باقی میماند. این حبابها درشت (بزرگتر از ۱ میلیمتر)، غیریکنواخت و با اشکال نامنظم هستند. هوای محبوس نه تنها دوام یخبندان را بهبود نمیبخشد، بلکه مستقیماً باعث افت شدید مقاومت فشاری و افزایش نفوذپذیری بتن میشود.
ب) حباب هوای عمدی (Entrained Air)
این حبابها توسط افزودنیهای حبابزای استاندارد بهطور عمدی در حین اختلاط تولید میشوند. این حفرات فوقالعاده ریز (بین ۱۰ تا ۱۰۰ میکرون)، کاملاً کروی، پایدار و با فواصل بسیار نزدیک به هم (Spacing Factor کمتر از ۰.۲ میلیمتر) در سراسر خمیر سیمان پخش میشوند.
💡 مکانیزم عملکرد حباب هوای عمدی چیست و چه ارتباطی با علت پوستهپوستهشدن بتن دارد؟
این حبابهای هوای کروی مانند سوپاپهای اطمینان میکروسکوپی در خمیر سیمان عمل میکنند. وقتی آب داخل منافذ مویین یخ میزند و افزایش حجم مییابد، آب اضافی پیش از ایجاد فشار هیدرولیکی مخرب، به سمت این حبابهای هوای خالی رانده میشود. در نتیجه، فشار داخلی بتن کاهش یافته و احتمال ایجاد ریزترکها و آسیبهای ناشی از چرخههای یخزدگی و ذوب کمتر میشود.
پس از ذوب شدن یخ، آب میتواند مجدداً به منافذ مویین بازگردد؛ بنابراین، وجود یک سیستم مناسب از حبابهای هوای عمدی میتواند نقش مهمی در کاهش آسیب ناشی از یخزدگی و پوستهپوستهشدن سطح بتن داشته باشد.
جدول استاندارد درصد هوای کل مورد نیاز در بتن تازه (طبق ضوابط مبحث نهم)
میزان هوای مورد نیاز برای محافظت از بتن در برابر یخبندان، بستگی به بزرگترین اندازه اسمی سنگدانه دارد. هرچه سنگدانه ریزتر باشد، حجم خمیر سیمان بیشتر بوده و به حباب هوای بیشتری نیاز است:
|
|
|
۷.۵ درصد | ۶.۰ درصد | ۹.۵ |
۷.۰ درصد | ۵.۵ درصد | ۱۲.۵ |
۶.۰ درصد (رایجترین رده کارگاهی) | ۵.۰ درصد | ۱۹.۰ |
۶.۰ درصد | ۴.۵ درصد | ۲۵.۰ |
۵.۵ درصد | ۴.۵ درصد | ۳۷.۵ |
نکته کنترلی: برای اطمینان از عملکرد این سیستم در بتن سختشده، آزمایشهای پتروگرافی طبق استاندارد ASTM C457 جهت تعیین فاکتور فاصله حبابها صورت میگیرد.
۵. نقش پوزولانها و مواد سیمانی مکمل: میکروسیلیس فرشته نجات یا عامل پوسته شدن؟
استفاده از مواد پوزولانی و سیمانی مکمل مانند دوده سیلیسی (میکروسیلیس)، خاکستر بادی و سرباره برای کاهش نفوذپذیری بتن بسیار رایج است. میکروسیلیس با واکنش پوزولانی فعال، هیدروکسید کلسیم ضعیف را به ژل C-S-H متراکم تبدیل کرده و ساختار منافذ مویین را به شدت ریز و غیرقابلنفوذ میکند. در نتیجه، ورود آب و عوامل مهاجم به داخل بتن به حداقل میرسد.
اما مراقب هشدار مهم مبحث نهم باشید!
بسیاری از طراحان تصور میکنند هرچه دوز مصرف میکروسیلیس بالاتر باشد، بتن با دوامتر میشود. اما طبق ضوابط دوام مبحث نهم، استفاده بیش از حد از میکروسیلیس و پوزولانها در بتنهایی که در معرض مواد یخزدا (رده F3) قرار دارند، میتواند مقاومت سطحی بتن را در برابر پوستهشدن ناشی از مواد یخزدا کاهش دهد.
در واقع، برای بررسی علت پوستهپوستهشدن بتن در چنین شرایطی، نمیتوان تنها به مقاومت فشاری یا میزان مصرف مواد پوزولانی توجه کرد؛ بلکه نوع و مقدار مواد سیمانی مکمل، ویژگیهای سطح بتن و شرایط محیطی نیز نقش مهمی دارند.
مقررات ملی ساختمان حداکثر مقادیر مجاز مواد سیمانی مکمل را به صورت درصد وزنی از کل مواد سیمانی به شرح زیر محدود کرده است:
دوده سیلیسی (میکروسیلیس): حداکثر ۱۰ درصد وزن کل مواد سیمانی.
خاکستر بادی (پوزولانهای کلاس F و C): حداکثر ۲۵ درصد.
سرباره کوره آهنگدازی: حداکثر ۵۰ درصد.
جمع کل پوزولانها در مخلوطهای چندگانه: حداکثر ۵۰ درصد.
بنابراین، فرمولنویسی طرح اختلاط (طرح مخلوط) برای مناطق سردسیر باید با بهینهسازی دقیق دوز میکروسیلیس، معمولاً در محدوده ۵ تا ۸ درصد، همراه باشد تا ضمن بهرهگیری از مزایای آن، عملکرد سطح بتن در برابر پوستهشدن ناشی از یخزدگی و مواد یخزدا نیز دچار افت نشود.
۶. سنگدانه مقاوم در برابر یخبندان؛ نیمی از مسیر دوام
اگر خمیر سیمان شما بهترین کیفیت و ایدهآلترین سیستم حباب هوا را داشته باشد، اما سنگدانههای مصرفی مستعد آسیب یخبندان باشند، بتن همچنان میتواند دچار پوستهپوستهشدن یا متلاشیشدن موضعی شود.
در واقع، یکی از مواردی که هنگام بررسی علت پوستهپوستهشدن بتن باید مورد توجه قرار گیرد، کیفیت و مقاومت سنگدانهها در برابر چرخههای یخزدگی و ذوب است. سنگدانههای درشت با تخلخل مویین بالا، مانند برخی سنگهای آهکی نفوذپذیر یا چرتها، میتوانند مقدار قابلتوجهی آب جذب کنند. هنگام یخزدن، آب موجود درون سنگدانه منبسط شده و در صورت نبود فضای کافی برای کاهش فشار، میتواند باعث ایجاد تنش و در نهایت متلاشیشدن سنگدانه شود که اصطلاحاً به آن Pop-out (پرش سطحی یا چالافتادگی) میگویند.
طبق مشخصات فنی، سنگدانههای مصرفی در بتنهای محوطه صنعتی باید آزمایشهای افت وزن در اثر سولفات سدیم یا منیزیم (Soundness Test طبق ASTM C88) را با موفقیت پشت سر بگذارند تا مقاومت و دوام آنها در برابر عوامل مخرب فیزیکی ارزیابی شود.
۷. اشتباهات مهلک در مرحله اجرا: چرا بهترین طرح اختلاط (طرح مخلوط) هم شکست میخورد؟
تصور کنید دقیقترین طرح اختلاط (طرح مخلوط) منطبق بر مبحث نهم را در آزمایشگاه طراحی کردهاید. اما به محض وارد شدن بتن به کارگاه، خطاهای اجرایی شروع میشوند. جالب است بدانید بیش از ۷۰ درصد علل پوستهپوستهشدن بتنها به اشتباهات کارگاهی در حین بتنریزی، پرداخت و عملآوری مربوط میشود:

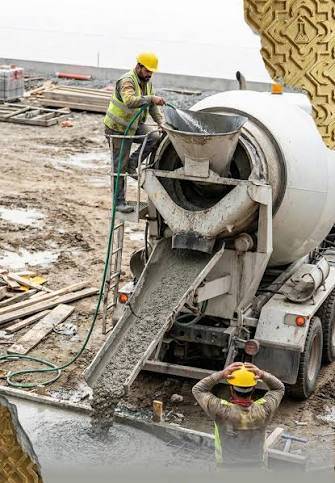

اشتباه اول: اضافه کردن آب به تراک میکسر برای افزایش اسلامپ
این کار رایجترین جنایت در حق بتن است! وقتی راننده میکسر یا اپراتور پمپ به دلیل سفت بودن بتن، آب آزاد را به تراک اضافه میکند، کل نسبت آب به مواد سیمانی (W/CM) طراحیشده را بر هم میزند. آب اضافی در سطح بتن جمع شده و پس از تبخیر، شبکهای عظیم از منافذ مویین سست در سطح ایجاد میکند که در اولین یخبندان بهطور کامل پوسته میشود. برای افزایش اسلامپ کارگاهی، صرفاً باید از روانکنندههای پایه کربوکسیلاتی استاندارد استفاده شود.
اشتباه دوم: پرداخت بیش از حد و زودهنگام سطح بتن (Over-finishing)
مالهکشی بیش از حد با مالههای پروانهای یا ماله دستی آهنی، آب و ذرات بسیار ریز سیمان و پوزولان را به سطح بتن میکشد. این کار میتواند لایهای بسیار ضعیف، پرآب و فاقد سنگدانه درشت در سطح ایجاد کند که اصطلاحاً به آن لایه شیرابه سطحی یا لایه لایتنس (Laitance) میگویند.
این لایه به دلیل تخلخل و مقاومت پایین، دوام سایشی و مقاومت آن در برابر چرخههای یخبندان بسیار ناچیز است و میتواند بهعنوان یکی از عوامل مهم در پوستهپوستهشدن بتن و ورقهشدن سطح عمل کند. بنابراین، در بررسی علت پوستهپوستهشدن بتن، نحوه پرداخت و مالهکشی سطح در زمان اجرای بتن نیز باید بهدقت مورد توجه قرار گیرد.
اشتباه سوم: محبوس کردن آب انداختگی (Bleeding Water)
اگر بتن پس از ریختن شروع به آب انداختن کند، پرداختکار نباید ماله پروانهای را روی سطح بکشد تا آب انداختگی ناپدید شود. مالهکشی روی آب سطحی، آب را دوباره به زور وارد خمیر سیمان لایه سطحی کرده و نسبت W/C سطح را به شدت بالا میبرد. مالهکشی نهایی فقط و فقط باید پس از تبخیر کامل آب انداختگی یا جمعآوری آن انجام شود.
اشتباه چهارم: عملآوری (Curing) نامناسب یا تزئینی
عملآوری کار فانتزی و تزئینی نیست؛ بخش لاینفک طراحی دوام بتن است. اگر سطح بتن محوطه مرطوب نگه داشته نشود، آب سطحی به سرعت تبخیر شده و هیدراتاسیون سیمان در لایه خارجی متوقف میشود. نتیجه آن، یک پوستهی خشک، متخلخل و بدون مقاومت است که با اولین چرخه یخزدگی جدا میشود. طبق مبحث نهم، بتنهای در معرض رده F باید حداقل به مدت ۷ روز به صورت مداوم با پوششهای خیس (گونی مرطوب) یا آبپاشی مداوم عملآوری مرطوب شوند.
۸. نقش الیاف (پلیپروپیلن و ماکروسنتتیک) و طراحی درزها در مدیریت ترکها
کنترل ترک در دالهای بتنی محوطه کارخانهها اهمیت ویژهای در دوام در برابر یخبندان دارد. هر ترکی که روی سطح ایجاد شود، مانند یک مجرای مستقیم برای نفوذ عمیق آب باران و برف ذوبشده عمل میکند. یخزدن آب در مجرای این ترکها، جدار داخلی بتن را متلاشی کرده و عرض ترک را روز به روز بزرگتر میکند.
الف) نقش الیاف پلیپروپیلن و ماکروسنتتیک
استفاده از الیاف شیشهای یا پلیمری ماکروسنتتیک و پلیپروپیلن (PP) به شدت توصیه میشود. این الیاف با به حداقل رساندن ترکهای ناشی از جمعشدگی پلاستیک (Plastic Shrinkage) در ساعات اولیه بتنریزی و بهبود مقاومت کششی ضربهای بتن، از ایجاد ترکهای ریز سطحی جلوگیری میکنند. اما توجه داشته باشید: الیاف هرگز جایگزین سیستم حباب هوا یا کاهش نسبت آب به سیمان نمیشوند، بلکه نقش کمکی دارند.
ب) تفاوت اصطلاحات درزها و طراحی درست آنها
طراحی نامناسب درزها منجر به ترکهای کنترلنشده میشود. در روسازیهای بتنی باید تفاوت درزها رعایت شود:
- درز انقباضی یا کنترلی (Contraction Joints): برای هدایت و کنترل ترکهای جمعشدگی در فواصل منظم ایجاد میشود. عمق این درزها باید حداقل یکچهارم ضخامت دال بتنی باشد و با کاتر در زمان مناسب (معمولاً ۸ تا ۱۸ ساعت پس از بتنریزی) برش داده شوند. فواصل مجاز درزها معمولاً ۲۴ تا ۳۰ برابر ضخامت دال است.
- درز ایزولاسیون یا انقطاع (Isolation Joints): برای جدا کردن دال بتنی محوطه از المانهای مقید مانند شالوده (فونداسیون) ستونها، دیوارهای سوله و منهولها استفاده میشود تا تنشهای حرارتی به دال فشار نیاورند.
- درز سرد (Cold Joint): درز سرد ابزار کنترل ترک نیست؛ بلکه ناشی از خطای اجرایی و توقف طولانیمدت بتنریزی است که خود عامل ضعف شدید در برابر نفوذ آب است.
۹. چکلیست طلایی کارگاهی برای مدیران پروژه (قبل، حین و بعد از بتنریزی)
- تعیین رده رویارویی: اطمینان حاصل کنید طراح سازه رده رویارویی پروژه را مشخص کرده و رده بتن بر اساس شرایط F2 یا F3 (با نسبت آب به مواد سیمانی حداکثر ۰.۴۵ و مقاومت حداقل C30) خریداری شده باشد.
- بررسی بچینگ و ماده حبابزا: گواهی کیفیت کارخانه بتن را از نظر مصرف ماده حبابزای استاندارد چک کنید و مقدار حباب هوای بتن تازه را در پای کار با دستگاه ایرمتر (Air Meter) اندازهگیری کنید (باید بین ۵.۵ تا ۷ درصد باشد).
- ممنوعیت مطلق ورود آب به میکسر: پلمب شیرهای آب تراک میکسر را چک کنید. در صورت نیاز به افزایش روانی اسلامپ، فقط اجازه مصرف فوقروانکننده پایه کربوکسیلاتی را صادر نمایید.
- کنترل دوز میکروسیلیس: در صورت استفاده از میکروسیلیس در طرح اختلاط (طرح مخلوط)، مطمئن شوید مقدار آن از ۱۰٪ کل مواد سیمانی تجاوز نکند.
- تراکم و ویبره مناسب: بتن را با فواصل منظم و به صورت عمودی ویبره کنید تا هوای ناخواسته درشت خارج شود، اما از ویبره بیش از حد که سیستم حباب هوای عمدی را از بین میبرد خودداری کنید.
- زمانبندی ماله پروانهای: مالهکشی نهایی را به هیچ وجه روی آب انداختگی سطحی بتن انجام ندهید. اجازه دهید آب انداختگی بهطور طبیعی تبخیر شود.
- کنترل پرداخت سطحی: پرداختکاران را از کشیدن زودهنگام و مکرر ماله آهنی منع کنید تا شیرابه ضعیف در سطح بتن جمع نشود.
- شروع فوری عملآوری: به محض سفت شدن اولیه بتن (طوری که راه رفتن روی آن اثر جزئی بگذارد)، عملآوری مرطوب را با گونی خیس یا آبپاشی مداوم آغاز کنید.
- کاتر زدن بهموقع درزها: درزهای کنترلی را در فواصل محاسباتی (مثلاً ۴ در ۴ متر برای دال ضخامت ۱۵ سانتیمتر) حداکثر تا ۱۲ ساعت بعد از بتنریزی با عمق حداقل یکچهارم ضخامت کاتر بزنید و با ماستیک پلییورتان آببند پر کنید.
- جلوگیری از نمکپاشی در زمستان اول: تا زمان هیدراتاسیون کامل و حداقل سپری شدن یک فصل سرما، از پاشیدن هرگونه مواد یخزدای کلریدی روی بتن تازه جلوگیری کرده و به جای آن از شنریزی برای ایجاد اصطکاک استفاده کنید.
۱۰. جمعبندی و راهکار نهایی
علت پوستهپوستهشدن بتن محوطه کارخانهها فرآیندی فیزیکی-شیمیایی ناشی از انجماد آب آزاد در منافذ مویین است که با رفتارهای اشتباه اجرایی نظیر افزودن آب به بتن در محل کارگاه، مالهکشی زودهنگام، عدم تامین سیستم حباب هوای عمدی و عملآوری ناقص تشدید میشود. برای ساخت یک محوطه بتنی ماندگار که دههها بدون نیاز به ترمیمهای کمرشکن کار کند، باید دیدگاه سنتی «فقط مقاومت فشاری» را کنار گذاشت و طبق مبحث نهم مقررات ملی ساختمان، الزامات نسبت آب به مواد سیمانی زیر ۰.۴۵، رده مقاومتی بالای C30 و حباب هوای پایدار را به عنوان پارامترهای اصلی کیفیت مطالبه کرد.
۱۱. سوالات متداول (FAQ)
۱. چرا بتنی با مقاومت مشخصه بالا (C40) باز هم دچار پوستهشدن سطحی میشود؟
زیرا مقاومت بالا بدون سیستم حباب هوای عمدی و کنترل نسبت آب به سیمان، نفوذپذیری سطحی را به طور مطلق از بین نمیبرد. انجماد آب نفوذ کرده به لایههای سطحی بدون حضور حباب هوا به عنوان فضای خالی تخلیه فشار، منجر به گسیختگی کششی خمیر سیمان سطحی و پوستهشدن آن میشود.
۲. آیا برای پیشگیری از یخزدگی بتن محوطه حتماً باید از مواد حبابزا استفاده کرد؟
بله. طبق بند ۹-پ-۱-۶-۱ مبحث نهم مقررات ملی ساختمان، تمامی بتنهای در معرض چرخههای یخزدن و آبشدن باید دارای حباب هوای عمدی باشند. مواد حبابزا با ایجاد حفرات میکروسکوپی پایدار، فشار فیزیکی انجماد یخ را خنثی میکنند.
۳. آیا افزودن الیاف پلیپروپیلن میتواند جایگزین حباب هوا در بتن مناطق سردسیر شود؟
خیر. الیاف پلیپروپیلن برای کنترل ترکهای انقباض پلاستیک و ارتقای مقاومت ضربهای سطح فوقالعاده هستند، اما به هیچ وجه مکانیزم فیزیکی ایجاد فشار هیدرولیکی ناشی از یخزدگی درون منافذ مویین را خنثی نمیکنند. هر دو فاکتور باید در کنار هم استفاده شوند.
۴. برای ترمیم بتن پوستهشده محوطه کارخانه چه باید کرد؟
ابتدا باید لایههای سست سطحی با جت آب فشار قوی یا چکشکاری برداشته شوند تا به بتن متراکم و سالم پایینی برسیم. سپس از ملاتهای ترمیمی پایه سیمانی اصلاحشده با پلیمر یا میکروسیلیس ضدآب با مقاومت چسبندگی بالا استفاده نمود.
قبل از اینکه دیر شود، بتن خود را عیبیابی کنید!
آیا بتن سازه شما در معرض خطر پوسته شدن است؟ با استفاده از «چکلیست جامع تشخیص پوسته شدن بتن» که توسط متخصصین «پوشش صدر» تهیه شده، میتوانید نشانههای اولیه آسیب را شناسایی کرده و از بروز خسارتهای جدی و پرهزینه جلوگیری کنید.
برای دریافت رایگان این چکلیست ارزشمند، ایمیل خود را ارسال کنید.
