یکی از پیشرفتهترین روشهای تقویت و بهسازی سازههای بتنی در صنعت عمران، مقاوم سازی با FRP است. با گذشت زمان یا در اثر افزایش بارهای بهرهبرداری، بسیاری از سازهها مانند پلها، ساختمانها و سازههای صنعتی نیازمند افزایش مقاومت و بهبود عملکرد سازهای میشوند. در چنین شرایطی، سیستمهای کامپوزیتی FRP به عنوان راهکاری سریع، سبک و مؤثر برای تقویت سازهها مورد توجه مهندسان قرار گرفتهاند.
در این روش، الیاف مقاومی مانند کربن، شیشه یا آرامید در یک ماتریس پلیمری قرار میگیرند و به کمک چسبهای مخصوص اپوکسی به سطح بتن متصل میشوند. این سیستم با افزایش ظرفیت باربری، بهبود عملکرد لرزهای و ارتقای دوام سازه نقش مؤثری ایفا میکند. وزن بسیار کم و ضخامت ناچیز مصالح FRP نیز باعث میشود اجرای آنها تأثیر محسوسی بر بار مرده سازه نداشته باشد.
انواع روشهای مقاوم سازی سازهها در مهندسی عمران
در پروژههای عمرانی، مهندسان برای افزایش ایمنی و دوام ساختمانها از روشهای مختلف تقویت سازه استفاده میکنند. انتخاب روش مناسب به شرایط سازه، میزان آسیبدیدگی و محدودیتهای اجرایی پروژه بستگی دارد.
برخی از رایجترین روشهای مقاوم سازی سازهها عبارتاند از:
- اجرای دیوار برشی برای افزایش سختی جانبی سازه
- استفاده از ژاکت بتنی برای افزایش مقاومت اعضای سازهای
- تقویت اعضا با ژاکت فولادی
- اجرای مهاربندی فلزی در قابها
- استفاده از قاب پیرامونی برای بهبود عملکرد لرزهای
- کاشت آرماتور در بخشهای مورد نیاز سازه
هر یک از این روشها در شرایط خاصی کاربرد دارند، اما بسیاری از آنها باعث افزایش وزن سازه یا ایجاد تغییرات قابل توجه در معماری ساختمان میشوند. به همین دلیل در سالهای اخیر استفاده از سیستمهای کامپوزیتی به عنوان روشی سبک و کارآمد مورد توجه قرار گرفته است.
معیارهای انتخاب روش مناسب برای مقاوم سازی سازه
مهندسان هنگام انتخاب روش تقویت سازه باید چندین پارامتر مهم را بررسی کنند. این عوامل نقش مهمی در موفقیت پروژه و عملکرد بلندمدت سازه دارند.
مهمترین معیارهای انتخاب روش مقاوم سازی شامل موارد زیر است:
- تشخیص دقیق مهندسی و بررسی شرایط سازه
- صرفه اقتصادی و کاهش هزینههای اجرایی
- سرعت و سهولت اجرای عملیات مقاوم سازی
- ایجاد حداقل تغییر در معماری و کاربری ساختمان
در بسیاری از پروژهها، روشهای سنتی به دلیل وزن زیاد یا زمان اجرای طولانی گزینه مناسبی نیستند. به همین دلیل استفاده از مقاوم سازی با FRP به عنوان یک راهکار سبک و سریع مورد توجه بسیاری از مهندسان قرار گرفته است.
انواع مقاوم سازی سازه
سیستم FRP چیست و چگونه عمل میکند؟
سیستم FRP که مخفف Fiber Reinforced Polymer است، نوعی کامپوزیت متشکل از دو جزء اصلی یعنی الیاف تقویتکننده و ماتریس پلیمری میباشد. الیاف وظیفه تحمل نیروهای کششی و افزایش مقاومت سازه را بر عهده دارند و ماتریس پلیمری نیز نقش انتقال تنش بین الیاف و محافظت از آنها در برابر عوامل محیطی را ایفا میکند.
در فرآیند مقاوم سازی، الیاف FRP به صورت ورقه یا پارچه بر روی سطح عضو بتنی نصب میشوند. این الیاف به وسیله چسبهای اپوکسی مخصوص به بتن متصل شده و پس از سخت شدن چسب، یک لایه مقاوم و یکپارچه ایجاد میکنند. این لایه جدید میتواند بخش قابل توجهی از تنشهای وارد بر سازه را تحمل کند و باعث افزایش مقاومت خمشی، برشی و کششی اعضای سازهای شود.
به همین دلیل امروزه مقاوم سازی با FRP به عنوان یکی از کارآمدترین روشهای بهسازی لرزهای و تقویت سازهها در پروژههای عمرانی شناخته میشود.
مهمترین کاربردهای مقاوم سازی با FRP
کاربردهای سیستم FRP در صنعت ساختمان و زیرساخت بسیار گسترده است. از مهمترین موارد استفاده این روش میتوان به موارد زیر اشاره کرد:
-
- تقویت ستونهای بتنی و افزایش شکلپذیری آنها
-
- مقاوم سازی تیرها در برابر خمش و برش
-
- تقویت دالها و سقفهای بتنی
-
- بهسازی پایهها و عرشه پلها
-
- ترمیم و تقویت سازههای آسیبدیده
-
- افزایش ظرفیت باربری سازه در تغییر کاربری ساختمان
-
- مقاوم سازی سازهها در برابر زلزله
در بسیاری از پروژههای بهسازی لرزهای، پیچیدن الیاف FRP به دور ستونها باعث محصورشدگی بتن شده و مقاومت فشاری و شکلپذیری آن را افزایش میدهد. این موضوع باعث میشود سازه در هنگام وقوع زلزله عملکرد بهتری داشته باشد.
مزایای استفاده از مقاوم سازی با FRP
یکی از دلایل اصلی محبوبیت این فناوری، مزایای فنی و اجرایی متعدد آن نسبت به روشهای سنتی مقاوم سازی است. مهمترین مزایای این سیستم عبارتاند از:
وزن بسیار کم
الیاف FRP وزن بسیار کمی دارند و استفاده از آنها باعث افزایش قابل توجه بار مرده سازه نمیشود. این ویژگی در مقایسه با روشهایی مانند ژاکت بتنی یا فولادی بسیار مهم است.
ضخامت کم و حفظ ابعاد سازه
ضخامت لایههای FRP معمولاً بسیار کم است و به همین دلیل در فضاهای محدود نیز قابل اجرا هستند. این موضوع باعث حفظ معماری و ابعاد سازه میشود.
سرعت اجرای بالا
اجرای سیستم FRP نسبت به بسیاری از روشهای تقویتی دیگر سریعتر است و معمولاً نیاز به توقف طولانی مدت بهرهبرداری از سازه ندارد.
مقاومت بالا در برابر خوردگی
الیاف کربن و رزینهای اپوکسی مقاومت بسیار خوبی در برابر عوامل شیمیایی و محیطی دارند و از بتن در برابر خوردگی محافظت میکنند.
افزایش عملکرد لرزهای سازه
در بسیاری از پروژههای مقاوم سازی، استفاده از FRP باعث افزایش شکلپذیری و بهبود رفتار سازه در برابر بارهای لرزهای میشود.
به همین دلیل مقاوم سازی با FRP امروزه به عنوان یکی از مؤثرترین روشهای بهسازی سازههای بتنی در برابر زلزله شناخته میشود.
نقش چسب FRP در عملکرد سیستم مقاوم سازی
یکی از مهمترین اجزای سیستم FRP، چسب مورد استفاده برای اتصال الیاف به سطح بتن است. این چسبها معمولاً به صورت دو جزئی شامل رزین و هاردنر تولید میشوند و پس از اختلاط، مادهای با چسبندگی بالا و مقاومت مکانیکی مناسب ایجاد میکنند.
چسب FRP علاوه بر ایجاد اتصال قوی بین الیاف و بتن، وظایف مهم دیگری نیز بر عهده دارد:
-
- انتقال تنش بین بتن و الیاف
-
- محافظت از الیاف در برابر عوامل محیطی
-
- ایجاد یک لایه یکپارچه و مقاوم بر روی سطح سازه
کیفیت چسب مورد استفاده تأثیر مستقیمی بر عملکرد و دوام سیستم مقاوم سازی دارد، بنابراین انتخاب نوع مناسب چسب از اهمیت بالایی برخوردار است.
انواع چسبهای مورد استفاده در سیستم FRP
چسبهای مورد استفاده در سیستمهای FRP معمولاً بر اساس نوع رزین پایه به سه دسته اصلی تقسیم میشوند:
چسبهای با بنیان پلیاستر
این نوع چسبها دارای پیوندهای شیمیایی غیراشباع و استری هستند. به دلیل مقاومت شیمیایی نسبتاً ضعیف و جذب آب بالا، دوام آنها در محیطهای مرطوب محدود است و معمولاً در پروژههای مقاوم سازی سازهای کمتر مورد استفاده قرار میگیرند.
چسبهای با بنیان وینیل استر
چسبهای وینیل استر نسبت به پلیاستر مقاومت شیمیایی بهتری دارند، اما در دماهای بالا ممکن است مقاومت خود را در برابر محیطهای قلیایی از دست بدهند. همچنین در هنگام پخت حرارت زیادی تولید میکنند که میتواند شرایط اجرا را دشوار کند.
چسبهای با بنیان اپوکسی
چسبهای اپوکسی بهترین گزینه برای سیستمهای FRP در صنعت عمران محسوب میشوند. این چسبها دارای خواص مکانیکی عالی، چسبندگی بسیار زیاد، مقاومت شیمیایی مناسب و جمعشدگی بسیار کم هستند.
به همین دلیل در اغلب پروژههای مقاوم سازی با FRP از چسبهای اپوکسی برای اتصال الیاف به بتن استفاده میشود.
چسب کامپوزیت الیافی PSI-BOND FRP
یکی از مهمترین اجزای هر سیستم FRP، چسب مورد استفاده برای اتصال الیاف به سطح بتن است. چسب PSI-BOND FRP یک چسب دو جزئی بدون حلال بر پایه رزین اپوکسی و هاردنر پلیآمین اصلاح شده میباشد که به طور خاص برای نصب انواع الیاف مقاوم سازی طراحی شده است.
این چسب به دلیل نوع خاص رزین و هاردنر به کار رفته در فرمولاسیون خود، دارای رئولوژی مناسب و زمان کارپذیری مطلوب بوده و در شرایط مختلف آب و هوایی قابل استفاده است. همین ویژگی باعث میشود اجرای سیستم FRP با دقت و کیفیت بالاتری انجام شود.
یکی از مزایای مهم این محصول قابلیت اجرا بر روی سطوح خشک و مرطوب است. همچنین خواص رئولوژیکی ویژه آن موجب میشود الیاف به طور کامل به چسب آغشته شده و بدون لغزش روی سطح بتن قرار بگیرند.
مزایای چسب PSI-BOND FRP
-
- چسبندگی بسیار زیاد به بتن و الیاف
-
- زمان کارپذیری مناسب در شرایط مختلف آب و هوایی
-
- سخت شدن بدون تغییر حجم
-
- خاصیت خودترازشوندگی
-
- تحمل بارگذاری بالا
-
- مقاومت شیمیایی عالی
-
- فاقد حلال و مواد آلی فرار
-
- اجرای سریع و آسان
استفاده از چنین چسبهایی در سیستم مقاوم سازی با FRP باعث میشود اتصال الیاف به بتن با کیفیت بالا انجام شده و عملکرد نهایی سیستم به شکل قابل توجهی بهبود پیدا کند.
شرکت پوشش صدر ایرانیان، عرضه کننده چسب کامپوزیت الیافی PSI-BOND FRP-H25 برای دمای 25 تا 45 درجه و چسب کامپوزیت الیافی PSI-BOND FRP-C5 برای دمای 5 تا 25 درجه
چسب کامپوزیت الیافی PSI-BOND FRP-H25
نتایج آزمون چسب کامپوزیت الیافی PSI-BOND FRP-H25
کاربرد الیاف FRP در تقویت زیرساختها
زیرساختهای عمرانی مانند پلها، مخازن و سازههای صنعتی سرمایههای بسیار ارزشمندی محسوب میشوند. بر اساس آمارهای منتشر شده، هزاران پل جادهای و ریلی در کشور وجود دارد که ارزش اقتصادی بسیار بالایی دارند.
تخریب و جایگزینی این سازهها هزینه بسیار زیادی به همراه دارد. در چنین شرایطی، استفاده از روشهای تقویتی میتواند عمر مفید سازه را افزایش دهد و از صرف هزینههای سنگین جلوگیری کند.
الیاف FRP این امکان را فراهم میکنند که مقاومت خمشی، کششی، برشی و حتی ظرفیت باربری محوری سازهها افزایش پیدا کند. این ویژگی باعث میشود بسیاری از سازههای موجود بدون نیاز به تخریب کامل، تقویت و بهسازی شوند.

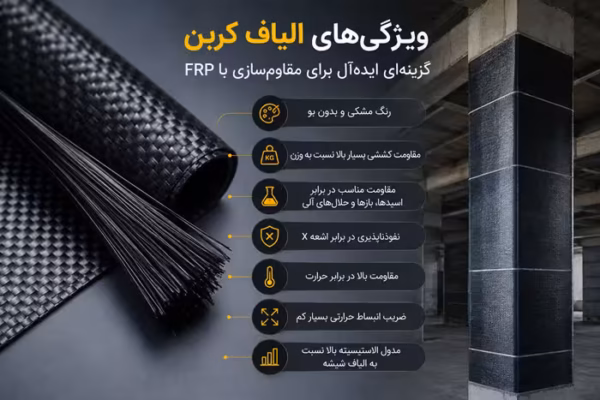

ویژگیهای فنی الیاف کربن در مقاوم سازی سازهها
الیاف کربن یکی از پرکاربردترین انواع الیاف در سیستمهای تقویت سازه محسوب میشود. این الیاف به دلیل ویژگیهای مکانیکی و شیمیایی مناسب، عملکرد بسیار خوبی در پروژههای عمرانی دارند.
برخی از مهمترین ویژگیهای الیاف کربن عبارتاند از:
- رنگ مشکی و بدون بو
- مقاومت کششی بسیار بالا نسبت به وزن
- مقاومت مناسب در برابر اسیدها، بازها و حلالهای آلی
- نفوذناپذیری در برابر اشعه X
- مقاومت بالا در برابر حرارت
- ضریب انبساط حرارتی بسیار کم
- مدول الاستیسیته بالا نسبت به الیاف شیشه
وجود این ویژگیها باعث شده است که الیاف کربن در بسیاری از پروژههای مقاوم سازی با FRP به عنوان گزینهای ایدهآل شناخته شوند.
انواع الیاف کربن
الیاف کربن PSI-WRAP در سیستمهای مقاوم سازی
در بسیاری از پروژههای تقویت سازه، از پارچههای الیاف کربن با کیفیت بالا استفاده میشود که یکی از نمونههای شناخته شده آن الیاف کربن PSI-WRAP است. این محصول یک پارچه الیاف کربن تکجهته است که به طور ویژه برای کاربردهای مقاوم سازی در صنعت عمران طراحی شده است.
این نوع الیاف با بهرهگیری از فناوریهای پیشرفته تولید شده و در تقویت انواع سازههای بتنی، فلزی و حتی سازههای چوبی مورد استفاده قرار میگیرد. مقاومت کششی بسیار بالا و وزن کم این الیاف باعث شده است که در بسیاری از پروژههای تقویت سازه، انتخاب اول مهندسان باشد.
از دیگر کاربردهای مهم الیاف کربن PSI-WRAP میتوان به استفاده در خطوط لوله نفت و گاز، مخازن صنعتی و سازههایی که در معرض محیطهای خورنده قرار دارند اشاره کرد. مقاومت شیمیایی بالای این الیاف موجب میشود که سازه در برابر خوردگی و عوامل مخرب محیطی محافظت شود.
مهمترین ویژگیهای الیاف کربن PSI-WRAP
-
- جلوگیری از گسترش ترکهای ناشی از بارهای لرزهای
-
- کاهش اثرات تخریبی ناشی از انفجار
-
- بهبود عملکرد لرزهای سازهها
-
- افزایش دوام و عمر مفید سازه
-
- امکان تقویت سازه با حداقل افزایش وزن
-
- افزایش ظرفیت باربری مقطع
-
- مقاومت بالا در برابر عوامل شیمیایی و محیطی
به همین دلیل استفاده از این الیاف در بسیاری از پروژههای مقاوم سازی با FRP باعث افزایش ایمنی و عملکرد سازه در شرایط بحرانی میشود.
ملات اپوکسی PSI-DUR MP-25-45
در بسیاری از پروژههای مقاوم سازی، قبل از نصب الیاف FRP لازم است سطح بتن آسیبدیده ترمیم و همسطح شود. برای این منظور از ملاتهای اپوکسی تخصصی استفاده میشود که یکی از نمونههای آن ملات اپوکسی PSI-DUR MP-25-45 است.
این محصول نوعی ملات تعمیراتی و تقویتکننده چند منظوره با پایه رزین اپوکسی بدون حلال میباشد که به صورت دو جزئی و تیکسوتروپیک تولید میشود. ساختار خاص این ملات باعث میشود که بتوان آن را در سطوح افقی، عمودی و حتی بالاسری اجرا کرد بدون آنکه دچار شره شدن شود.
اجزای شیمیایی ویژهای که در فرمولاسیون این ملات استفاده شده است، امکان استفاده از آن را در انواع سازههای بتنی داخلی و خارجی فراهم کرده و عملکرد مکانیکی بسیار مناسبی ایجاد میکند. این محصول همچنین بر اساس استاندارد ASTM C881 قابل ارزیابی است.
در بسیاری از پروژههای مقاوم سازی با FRP ابتدا بخشهای آسیبدیده بتن با این نوع ملات ترمیم شده و سپس عملیات نصب الیاف انجام میشود.
خواص و اثرات ملات اپوکسی PSI-DUR MP
ملات اپوکسی PSI-DUR MP دارای ویژگیهای فنی متعددی است که آن را به گزینهای مناسب برای تعمیر و تقویت بتن تبدیل کرده است. مهمترین خواص این ملات عبارتاند از:
-
- چسبندگی بسیار زیاد به انواع سطوح بتنی
-
- اجرای آسان و قابلیت ایجاد ضخامت بالا بدون شره
-
- مقاومت مکانیکی اولیه و نهایی بالا
-
- مقاومت مناسب در برابر مواد شیمیایی
-
- مقاومت بالا در برابر سایش و ضربه
-
- فاقد حلال و مواد مضر برای محیط
این ویژگیها باعث میشود که سطح بتن پس از ترمیم، بستری مناسب برای اجرای سیستمهای تقویتی مانند FRP فراهم کند و عملکرد نهایی سازه بهبود یابد.
مراحل اجرای مقاوم سازی با FRP
اجرای صحیح سیستم FRP نقش بسیار مهمی در عملکرد نهایی آن دارد. این فرآیند معمولاً شامل مراحل زیر است:
آمادهسازی سطح
در اولین مرحله، سطح بتن باید به صورت کامل تمیز و آماده شود. این کار معمولاً با استفاده از ابزارهایی مانند ساب مکانیکی، سندبلاست یا اسکراچر انجام میشود تا تمامی ذرات سست، گرد و غبار و آلودگیها از سطح حذف شوند.
ترمیم نواقص بتن
در صورتی که بتن دچار خوردگی، ترک یا ریزش شده باشد، ابتدا باید با استفاده از ملاتهای اپوکسی مخصوص ترمیم و همسطح شود تا سطحی یکنواخت برای نصب الیاف ایجاد گردد.
اجرای لایه چسب
پس از آمادهسازی سطح، یک لایه چسب اپوکسی بر روی سطح بتن اعمال میشود. این لایه نقش پرایمر و لایه اتصال را ایفا میکند.
نصب الیاف FRP
در این مرحله پارچه یا ورقه FRP بر روی سطح قرار گرفته و به کمک غلتک یا ابزارهای مخصوص به چسب آغشته میشود تا الیاف به طور کامل اشباع شوند.
اجرای لایه نهایی چسب
در نهایت یک لایه دیگر از چسب اپوکسی بر روی الیاف اجرا میشود تا سیستم کاملاً یکپارچه شده و اتصال کامل بین بتن و الیاف برقرار گردد.
این روش که به نام Hand Lay-Up شناخته میشود، رایجترین روش اجرای مقاوم سازی با FRP در پروژههای عمرانی است.
