بتن خودتراکم چیست؟ معرفی کامل SCC و ویژگی‌های آن

بتن خودتراکم یا Self-Compacting Concrete (SCC) یکی از نوآوری‌های مهم در فناوری بتن محسوب می‌شود که بدون نیاز به ویبره و تراکم مکانیکی، تنها تحت اثر وزن خود در قالب جریان پیدا کرده و تمام فضاهای خالی را پر می‌کند. این نوع بتن در پروژه‌های عمرانی مدرن به دلیل کیفیت بالا، کاهش نیروی انسانی و افزایش سرعت اجرا، کاربرد گسترده‌ای پیدا کرده است.

در بتن‌های معمولی برای دستیابی به تراکم مناسب، استفاده از ویبراتور ضروری است. اما در سازه‌هایی که دارای آرماتورهای متراکم هستند، ویبره کردن بتن به‌درستی انجام نمی‌شود و این مسئله باعث ایجاد حفره و کاهش مقاومت بتن خواهد شد. بتن خودتراکم با ویژگی روانی بالا، قابلیت عبور از میان آرماتورها و مقاومت در برابر جداشدگی این مشکل را برطرف می‌کند.

تاریخچه بتن خودتراکم

ایده تولید بتن خودتراکم نخستین بار در دهه ۱۹۸۰ در ژاپن مطرح شد. در آن زمان کمبود نیروی کار ماهر در صنعت ساخت‌وساز باعث شد پژوهشگران به دنبال بتن‌هایی باشند که بدون نیاز به ویبره بتوانند تراکم کامل پیدا کنند.

پروفسور اوکامورا (Okamura) در سال ۱۹۸۶ اولین تحقیقات جدی درباره بتن خودتراکم را آغاز کرد. هدف اصلی او تولید بتنی بود که بتواند:

• بدون ویبره متراکم شود
• از میان آرماتورهای متراکم عبور کند
• در عین حال دچار جداشدگی سنگدانه‌ها نشود

در سال ۱۹۸۸ اولین طرح اختلاط موفق SCC ارائه شد و پس از آن این فناوری به سرعت در اروپا و آمریکا گسترش یافت. امروزه بتن خودتراکم در پروژه‌هایی مانند پل‌ها، تونل‌ها، سازه‌های بلندمرتبه و قطعات پیش‌ساخته استفاده می‌شود.

بتن خودتراکم چگونه عمل می‌کند؟

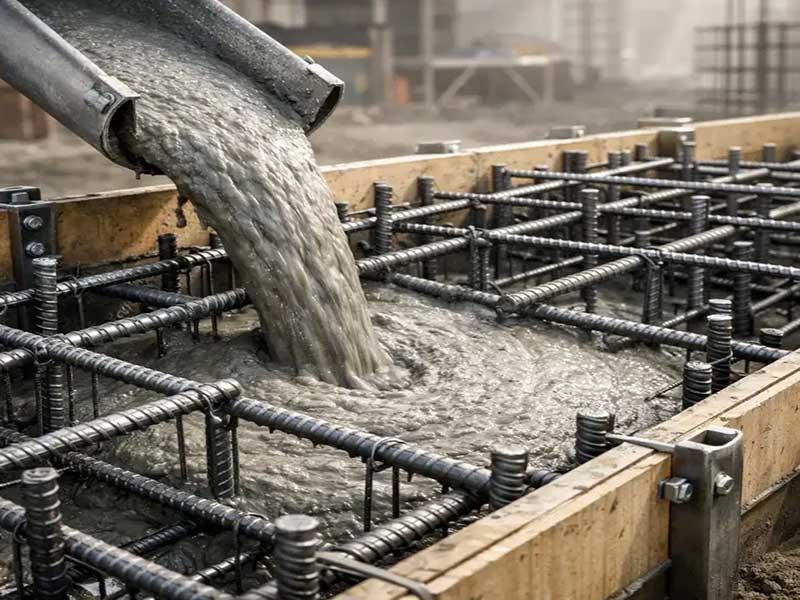

ویژگی اصلی SCC توانایی جریان یافتن و پر کردن قالب‌ها بدون ویبره است. این ویژگی با استفاده از سه عامل اصلی در طرح اختلاط بتن ایجاد می‌شود:

• استفاده از ابرروان‌کننده‌ها
• افزایش مقدار مواد پودری
• کنترل دقیق نسبت آب به سیمان

در نتیجه بتن به‌گونه‌ای طراحی می‌شود که:

• به راحتی در قالب حرکت کند
• از میان میلگردها عبور کند
• دچار جداشدگی سنگدانه نشود

اجزای تشکیل دهنده بتن خودتراکم

پیش از آغاز اختلاط بتن، کلیه اجزاء تشکیل‌دهنده SCC باید تحت آزمایش‌های لازم قرار گیرند و نتایج آن‌ها با استانداردهای مربوطه کنترل شود.

اجزای اصلی این بتن عبارت‌اند از:

• سیمان
• سنگدانه ریز و درشت
• آب
• مواد پودری (مانند خاکستر بادی یا میکروسیلیس)
• افزودنی‌های شیمیایی مانند فوق روان‌کننده‌ها

استفاده از ابرروان‌کننده‌ها نقش بسیار مهمی در افزایش کارایی بتن دارد و امکان تولید بتن‌های توانمند مانند HPC، HSC و SCC را فراهم می‌کند.

انواع بتن خودتراکم

بتن خودتراکم بر اساس روش طراحی و نوع مواد افزودنی به چند دسته تقسیم می‌شود.

1. بتن خودتراکم پودری (Powder Type SCC)

در این روش مقدار مواد پودری مانند سیمان، خاکستر بادی یا پودر سنگ افزایش می‌یابد تا روانی بتن حفظ شود.

ویژگی‌ها:

• پایداری بالا
• مقاومت مناسب در برابر جداشدگی
• مناسب برای سازه‌های حساس

2. بتن خودتراکم با استفاده از مواد اصلاح‌کننده لزجت (VMA)

در این نوع بتن از افزودنی‌هایی استفاده می‌شود که لزجت مخلوط را کنترل می‌کنند.

مزایا:

• کاهش جداشدگی
• کنترل بهتر جریان بتن
• مناسب برای پروژه‌های بزرگ

3. بتن خودتراکم ترکیبی

در این روش از ترکیب مواد پودری و مواد اصلاح‌کننده لزجت استفاده می‌شود تا عملکرد بتن بهینه شود.

رفتار بتن خودتراکم در قالب

هنگامی که بتن خودتراکم در قالب‌هایی که شامل آرماتور فولادی هستند قرار می‌گیرد، باید همگنی خود را حفظ کند و در هنگام جریان یافتن، سنگدانه‌ها از مخلوط جدا نشوند.

در واقع سه ویژگی اساسی برای SCC تعریف می‌شود:

• قابلیت پرکنندگی (Filling Ability)
• قابلیت عبور از میان آرماتورها (Passing Ability)
• مقاومت در برابر جداشدگی (Segregation Resistance)

برای بررسی این ویژگی‌ها آزمایش‌های متعددی طراحی شده‌اند.

روش‌های سنجش خواص کارایی بتن خودتراکم

برای تعیین اینکه بتن واقعاً خودتراکم است و از نظر تغییر شکل‌پذیری، لزجت و پرکنندگی در وضعیت مطلوب قرار دارد، باید آزمایش‌های مخصوصی انجام شود.

نکته مهم این است که هیچ آزمایشی به تنهایی نمی‌تواند تمام ویژگی‌های SCC را بررسی کند. به همین دلیل در کنترل کیفیت بتن خودتراکم معمولاً از چند روش آزمایش به صورت همزمان استفاده می‌شود.

جدول روش‌های سنجش کارایی SCC

هر یک از این آزمایش‌ها بخشی از رفتار بتن تازه را بررسی می‌کنند و ترکیب آن‌ها می‌تواند تصویر دقیقی از کیفیت بتن ارائه دهد.

آزمایش‌های کنترل کیفیت بتن خودتراکم (SCC)

کنترل کیفیت بتن خودتراکم در دو مرحله آزمایشگاهی و کارگاهی (سایت پروژه) انجام می‌شود. هدف از این آزمایش‌ها بررسی این موضوع است که آیا بتن تولید شده می‌تواند بدون نیاز به ویبره، قالب را پر کرده و در عین حال از میان آرماتورها عبور کند بدون اینکه دچار جداشدگی شود.

از آنجا که بتن خودتراکم دارای ویژگی‌های خاصی مانند روانی بالا، لزجت مناسب و پایداری در برابر جداشدگی است، آزمایش‌های استاندارد بتن معمولی برای آن کافی نیستند. به همین دلیل مجموعه‌ای از آزمایش‌های اختصاصی برای ارزیابی عملکرد SCC طراحی شده است.

نکته مهم این است که هیچ آزمایش واحدی نمی‌تواند تمامی ویژگی‌های بتن خودتراکم را بررسی کند. بنابراین در اغلب پروژه‌ها از ترکیب چند آزمایش برای ارزیابی دقیق کارایی بتن استفاده می‌شود.

آیا امکان ترکیب آزمایش‌های بتن خودتراکم وجود دارد؟

بله. در بسیاری از پروژه‌های عمرانی برای بررسی عملکرد بتن خودتراکم از ترکیب چند آزمایش مختلف استفاده می‌شود. این کار باعث می‌شود تمامی پارامترهای مهم بتن تازه مورد ارزیابی قرار گیرد.

برای مثال ترکیب آزمایش‌های زیر بسیار رایج است:

• جریان اسلامپ + قیف V
• جریان اسلامپ + حلقه J
• جریان اسلامپ + جعبه L

در شرایطی که مواد اولیه بتن از کیفیت یکنواختی برخوردار باشند، ممکن است تنها یک آزمایش که توسط تکنسین مجرب و با تجربه انجام می‌شود برای کنترل کیفیت کافی باشد. اما در پروژه‌های حساس مانند پل‌ها، سازه‌های مرتفع یا قطعات پیش‌ساخته، معمولاً چند آزمایش به صورت همزمان انجام می‌شود.

ترکیب‌های پیشنهادی آزمایش‌های بتن خودتراکم

در جدول زیر برخی از ترکیب‌های پیشنهادی آزمایش برای بررسی ویژگی‌های مختلف SCC ارائه شده است.

جدول ترکیب آزمایش‌های بتن خودتراکم

در برخی موارد برای بهبود دقت آزمایش‌ها، روش انجام آن‌ها بر اساس حداکثر اندازه سنگدانه‌ها اصلاح می‌شود. به عنوان مثال در بتن‌هایی که حداکثر اندازه سنگدانه آن‌ها 20 میلی‌متر است، ترکیب آزمایش‌های جریان اسلامپ، T50 و قیف V می‌تواند اطلاعات دقیقی درباره قابلیت پرکنندگی ارائه دهد.

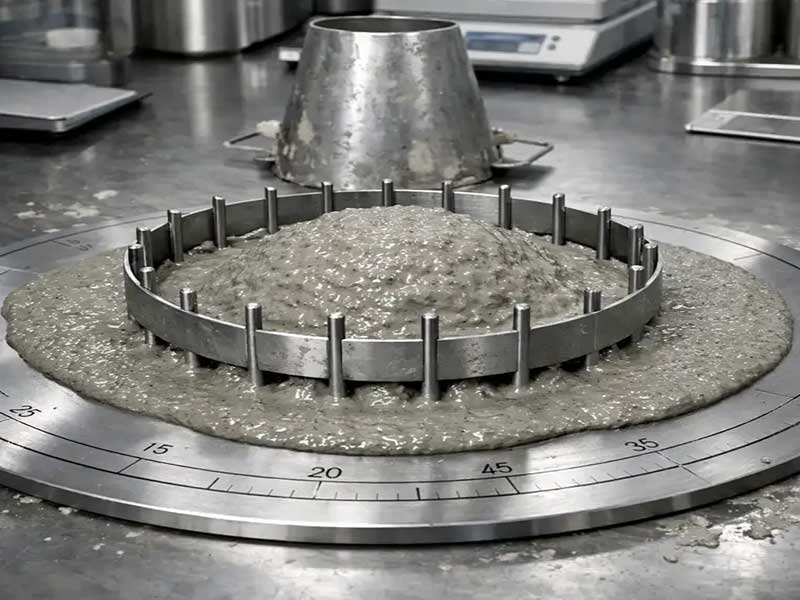

آزمایش حلقه J (J-Ring Test)

یکی از مهم‌ترین آزمایش‌ها برای بررسی قابلیت عبور بتن از میان آرماتورها، آزمایش حلقه J است. این آزمایش شبیه‌سازی عبور بتن از میان میلگردهای فولادی در سازه‌های واقعی را انجام می‌دهد.

در این آزمایش یک حلقه فلزی شامل تعدادی میلگرد عمودی در اطراف مخروط اسلامپ قرار می‌گیرد. هنگامی که بتن از مخروط خارج می‌شود باید بتواند از میان این میلگردها عبور کند.

اگر بتن نتواند از میان این موانع عبور کند، نشان‌دهنده احتمال انسداد بتن در میان آرماتورها در شرایط واقعی خواهد بود.

مشخصات حلقه J

حلقه مورد استفاده در این آزمایش دارای ویژگی‌های زیر است:

• قطر حلقه: 300 میلی‌متر
• ارتفاع میلگردها: 100 میلی‌متر
• قطر میلگردها: معمولاً 14 میلی‌متر

فاصله بین میلگردها معمولاً سه برابر بزرگترین اندازه سنگدانه بتن در نظر گرفته می‌شود. این فاصله شرایطی مشابه تراکم آرماتور در سازه‌های واقعی ایجاد می‌کند.

در بتن‌های الیافی، فاصله میلگردها معمولاً بین یک تا سه برابر طول الیاف در نظر گرفته می‌شود.

روش انجام آزمایش حلقه J

برای انجام این آزمایش حدود 6 لیتر بتن تازه مورد نیاز است. مراحل انجام آزمایش به صورت زیر است:

1. صفحه فلزی پایه و داخل مخروط اسلامپ را مرطوب کنید.
2. صفحه پایه را روی سطحی صاف و محکم قرار دهید.
3. حلقه J را در مرکز صفحه فلزی قرار دهید.
4. مخروط اسلامپ را در مرکز حلقه قرار داده و ثابت کنید.
5. مخروط را بدون ضربه با بتن تازه پر کنید.
6. مخروط را به صورت عمودی بالا بکشید تا بتن آزادانه جریان یابد.
7. قطر بتن پخش شده در دو جهت عمود بر هم اندازه‌گیری شود.
8. میانگین این اندازه‌ها به عنوان قطر نهایی جریان بتن ثبت می‌شود.
9. اختلاف ارتفاع بتن در داخل و خارج حلقه در چهار نقطه اندازه‌گیری می‌شود.

میانگین این اندازه‌ها به عنوان اختلاف ارتفاع نهایی ثبت می‌گردد.

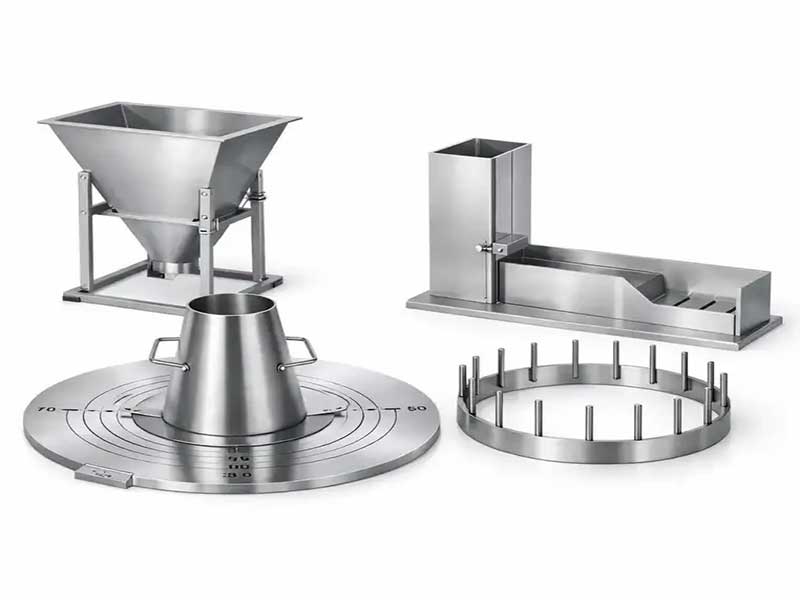

وسایل مورد نیاز آزمایش حلقه J

برای انجام این آزمایش تجهیزات زیر مورد نیاز است:

1. مخروط ناقص اسلامپ مطابق استاندارد EN 12350
   • قطر بالا: 10 سانتی‌متر
   • قطر پایین: 20 سانتی‌متر
   • ارتفاع: 30 سانتی‌متر
2. صفحه پایه فلزی
   • ابعاد: 90×90 سانتی‌متر
   • دارای دایره مرکزی به قطر 50 سانتی‌متر
3. حلقه J
   • قطر: 30 سانتی‌متر
   • میلگردها با قطر 14 میلی‌متر
   • ارتفاع میلگردها: 10 سانتی‌متر
   • حداقل 100 سانتی‌متر
4. متر مدرج
5. ماله و کمچه

تفسیر نتایج آزمایش حلقه J در بتن خودتراکم

پس از انجام آزمایش حلقه J، مهم‌ترین پارامتری که بررسی می‌شود اختلاف ارتفاع بتن در داخل و خارج حلقه میلگردها است. این اختلاف ارتفاع نشان‌دهنده توانایی بتن برای عبور از میان آرماتورها و حرکت در میان موانع موجود در قالب است.

به طور کلی هرچه اختلاف ارتفاع بتن در دو طرف حلقه بیشتر باشد، قابلیت عبور بتن کمتر خواهد بود. بنابراین این مقدار به عنوان شاخصی برای ارزیابی عملکرد بتن خودتراکم در نظر گرفته می‌شود.

طبق استانداردها و تجربیات عملی در پروژه‌های عمرانی، حداکثر اختلاف ارتفاع مجاز برای بتن خودتراکم حدود 10 میلی‌متر در نظر گرفته می‌شود. اگر مقدار اختلاف ارتفاع بیشتر از این مقدار باشد، احتمال بروز پدیده انسداد بتن (Blocking) در میان آرماتورها افزایش پیدا می‌کند.

جدول معیار ارزیابی نتایج آزمایش حلقه J

با توجه به نتایج آزمایش‌های انجام شده روی انواع بتن خودتراکم مشاهده شده است که در برخی موارد، حتی در بتن‌هایی با لزجت کم یا زیاد، اختلاف ارتفاع بیش از 10 میلی‌متر نیز ثبت شده است. این موضوع نشان می‌دهد که نتیجه این آزمایش تنها به یک پارامتر محدود نمی‌شود.

بررسی تأثیر لزجت بتن بر نتایج آزمایش

یکی از عوامل مهم در رفتار بتن تازه لزجت خمیری بتن است. با این حال بررسی‌ها نشان می‌دهد که نتایج آزمایش حلقه J به طور مستقیم تابع لزجت بتن نیست.

در برخی آزمایش‌ها مشاهده شده است که بتن‌هایی با لزجت متفاوت، مقادیر مشابهی از اختلاف ارتفاع را نشان داده‌اند. به همین دلیل نمی‌توان تنها با استفاده از این آزمایش، دو پارامتر مهم بتن تازه یعنی:

• تنش تسلیم
• لزجت خمیری

را به طور کامل ارزیابی کرد.

به همین دلیل مهندسان معمولاً آزمایش حلقه J را همراه با آزمایش‌هایی مانند جریان اسلامپ، اُریمت و قیف V استفاده می‌کنند تا تحلیل دقیق‌تری از رفتار بتن به دست آورند.

تأثیر جریان اسلامپ بر نتایج آزمایش

افزایش مقدار جریان اسلامپ که نشان‌دهنده کاهش تنش تسلیم بتن است، معمولاً باعث کاهش اختلاف ارتفاع اندازه‌گیری شده در آزمایش حلقه J می‌شود. در واقع هرچه بتن روان‌تر باشد، عبور آن از میان میلگردها آسان‌تر خواهد بود.

با این حال در آزمایش‌هایی که روی بتن‌های با مقدار جریان اسلامپ یکسان انجام شده، اختلاف ارتفاع‌هایی در محدوده 0 تا 40 میلی‌متر نیز مشاهده شده است.

این موضوع نشان می‌دهد که عوامل دیگری نیز در عملکرد بتن خودتراکم مؤثر هستند، از جمله:

• نوع سنگدانه‌ها
• مقدار مواد پودری
• نوع افزودنی شیمیایی
• نسبت آب به سیمان

رفتار بتن در حضور مواد پودری

در برخی طرح‌های اختلاط بتن خودتراکم از مواد پودری مانند متاکائولن استفاده می‌شود. این مواد می‌توانند تأثیر قابل توجهی بر رفتار بتن تازه داشته باشند.

استفاده از متاکائولن معمولاً باعث کاهش شدید لزجت بتن می‌شود. در چنین شرایطی بتن با سرعت زیادی در سطح پخش می‌شود و شکل نهایی بتن گسترده شده ممکن است شبیه گلبرگ‌های گل باشد.

این حالت معمولاً نشان‌دهنده روانی بسیار زیاد بتن است و ممکن است در برخی موارد باعث افزایش خطر آب‌انداختگی شود.

بررسی آب انداختگی در بتن خودتراکم

یکی از مشکلات احتمالی در بتن تازه آب انداختگی (Bleeding) است. در آزمایش‌های جریان اسلامپ و حلقه J می‌توان به صورت کیفی این پدیده را بررسی کرد.

اگر پس از پخش شدن بتن، مقدار قابل توجهی آب در اطراف بتن جمع شود، احتمال بروز آب انداختگی در بتن وجود دارد. این مسئله می‌تواند باعث کاهش کیفیت بتن سخت شده شود.

برای جلوگیری از این مشکل معمولاً از موارد زیر استفاده می‌شود:

• افزایش مواد پودری در طرح اختلاط
• استفاده از افزودنی‌های اصلاح‌کننده لزجت
• کنترل نسبت آب به سیمان

کاربردهای بتن خودتراکم در صنعت ساختمان

به دلیل ویژگی‌های خاص بتن خودتراکم، این نوع بتن در بسیاری از پروژه‌های عمرانی مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای SCC عبارت‌اند از:

• سازه‌های با تراکم بالای آرماتور
• پل‌ها و تونل‌ها
• قطعات پیش‌ساخته بتنی
• ساختمان‌های بلندمرتبه
• دیوارهای برشی و ستون‌های بتن آرمه

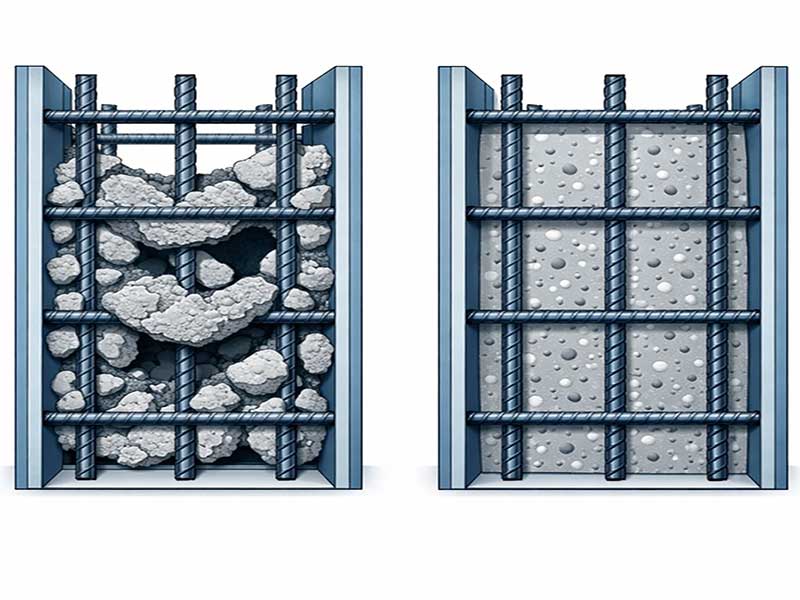

در این سازه‌ها استفاده از بتن معمولی ممکن است باعث ایجاد حفره و کاهش کیفیت بتن شود، در حالی که بتن خودتراکم می‌تواند بدون نیاز به ویبره تمام فضاهای قالب را پر کند.

در نهایت:

بتن خودتراکم یا SCC یکی از پیشرفته‌ترین انواع بتن در مهندسی عمران است که با هدف افزایش کیفیت بتن‌ریزی و کاهش نیاز به عملیات تراکم توسعه یافته است. این بتن به دلیل ویژگی‌هایی مانند روانی بالا، قابلیت عبور از میان آرماتورها و مقاومت در برابر جداشدگی در پروژه‌های مدرن ساختمانی کاربرد فراوانی دارد.

برای ارزیابی عملکرد بتن خودتراکم آزمایش‌های مختلفی مانند جریان اسلامپ، قیف V، جعبه L و حلقه J مورد استفاده قرار می‌گیرد. آزمایش حلقه J به طور خاص برای بررسی قابلیت عبور بتن از میان میلگردها طراحی شده است و نتایج آن می‌تواند اطلاعات ارزشمندی درباره کیفیت بتن تازه ارائه دهد.

در نهایت می‌توان گفت طراحی صحیح طرح اختلاط، استفاده از افزودنی‌های مناسب و انجام آزمایش‌های کنترل کیفیت، نقش مهمی در تولید بتن خودتراکم با عملکرد مطلوب دارند.

استفاده از افزودنی‌هایی مانند ابرروان‌کننده‌ها یا فوق کاهنده‌های آب نیز می‌تواند در تولید بتن‌های توانمند مانند:

• بتن پرمقاومت (HSC)
• بتن توانمند (HPC)
• بتن نفوذناپذیر (WRC)
• بتن خودتراکم (SCC)

نقش بسیار مهمی ایفا کند.
