مسائل حیاتی برای مقاوم سازی بتن که باید بدانید!

ترمیم سازه‌های بتنی بر اساس EN 1504:

1.ترمیم سازه ای(رده R3 , R4)

2.ترمیم غیرسازه ای(رده R1 , R2)

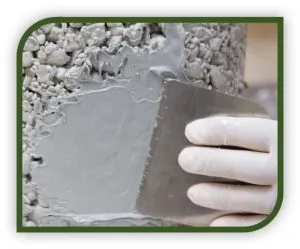

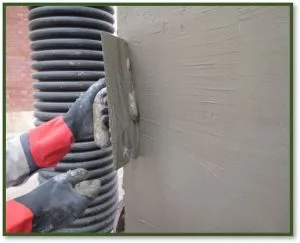

مرمت و ترمیم سطوح با مواد پایه سیمانی

استفاده از مواد در رده غیرسازه­ای (R1 و R2) معمولاً به از بین بردن عیوب سطحی، آماده­سازی سطح و همچنین مواردی که مربوط به ظاهر کار است، محدود می­شود.

با توجه به کاربردهای اشاره شده در طراحی این رده از مواد تعمیراتی شیمیایی ساختمان، ویژگی­هایی از قبیل چسبندگی، ظاهر و دوام ماده،  به مقاومت­های مکانیکی ارجحیت دارد.

به طور عمده مهمترین دلایل ترمیم با مواد پایه سیمانی:

•  کاربری آسان‌
• هزینه کمتر
• سازگاری بیشتر با مقاطع و سطوح بتنی و سیمانی

نتیجه گیری:

 هرگاه مواد ترمیم پایه سیمانی الزامات مقاومت مکانیکی مربوط به سازه را برآورده نمایند اولویت استفاده دارند

مرمت و ترمیم سطوح با مواد پایه اپوکسی

مهمترین دلایل استفاده از ملات­ های بر پایه اپوکسی:

•  عدم تأمین مقاومت‌های مکانیکی یا شیمیایی مورد نیاز با ملات‌های سیمانی
• حصول مقاومت‌های مکانیکی زودرس
• محدودیت در عمل‌آوری مرطوب
• ایجاد یک لایه نازک با چسبندگی زیاد با مقاومت مکانیکی و شیمیایی قابل توجه

سایر عوامل مؤثر بر انتخاب بنیان ماده ترمیم:

• نوع کاربری سازه
• داخل یا خارج از ساختمان بودن محل ترمیم
• میزان انتظار از صافی سطح مقطع ترمیم شده

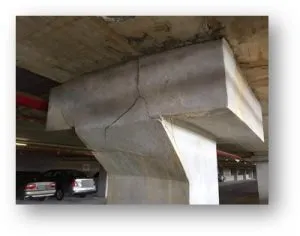

امروزه سازه ها با توجه به شرایط متفاوت خود اعم ازآسیب های وارده تحت عوامل خاص (گودبرداری، زلزله و…)،فرسودگی،تغییر کاربری و یا افزایش تعداد طبقات، دیگر تحمل بار های وارده را نخواهند داشت و نیاز به مقاوم سازی، تقویت و ترمیم دارند. همچنین در مناطق زلزله خیز مبحث بهسازی لرزه ای اهمیت بسیار بالایی پیدا کرده است که این امر موجب آن گشته که طراحان و مشاوران به مبحث بهسازی لرزه ای نگاهی ویژه و دقیق داشته باشند.

مراحل مقاوم سازی

مطابق با آیین نامه می توان مراحل ترمیم، تقویت  و مقاوم سازی را به صورت زیربیان نمود :

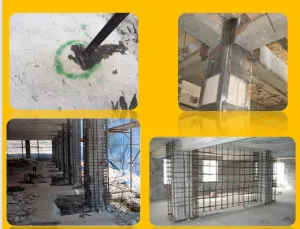

روش های مقاوم سازی

روش های متفاوتی جهت تقویت و  مقاوم سازی سازه ها وجود دارد که به طور کلی مهمترین آنها به شرح زیر می‌باشد :

• کاشت آرماتور
• ژاکت بتنی (CONCRETE JACKET)
• ژاکت فولادی (STEEL JACKET)
• مهاربندی فلزی(STEEL BRACE)
• قاب پیرامونی
• دیوار برشی(SHEAR WALL)

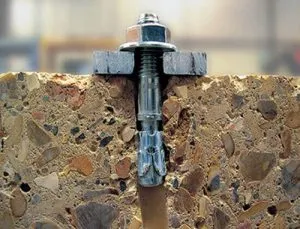

کاشت میلگرد و بولت

در اصطلاح عام مهار یا و صله آرماتور یا بولت که در بتن سخت نصب می گردد، کاشت آرماتور یا بولت نامیده می شود. در برخی موارد کاربرد کاشت میلگرد و بولت، نیازی به انجام محاسبات و دیتیلینگ مناسب وجود ندارد. لذا انجام محاسبات دقیق برای کاشت آرماتور یا بولت که جزیی از سیستم سازه ای محسوب می شوند، الزامی است.

موارد کاربرد کاشت میلگرد و بولت

کاربرد کاشت آرماتور در عمل بازار وسیعى را پوشش میدهد که از برخی کاربردهای آن می توان به موارد زیر اشاره نمود:

• تقویت مقطع بتنی
• افزایش ابعاد پی جهت افزایش باربری
• جابجایی ستون به دلیل تغییرات در نقشه معماری
• پایدار سازی المان های آسیب دیده
• رفع نقایص اجرا یا تغییر شرایط بهره برداری
• الحاق المان جدید به سازه
• اتصال سازه های فولادی به بتنی
• نصب و ثابت سازی قطعات

روش های کاشت آرماتور و بولت

مطابق با نشریه 524 سازمان برنامه بودجه کشور فصل دوم روش های کاشت به طریق زیر صورت می‌گیرد که موارد یک و دو در ادامه مورد بررسی قرار می‌گیرد:

• کاشت با استفاده از مواد پایه سیمانی
• کاشت با استفاده از چسب کاشت اپوکسی(شیمیایی)
• کاشت با استفاده از مهار مکانیک

کاشت با استفاده از مواد پایه سیمانی

یکی از روش های کاشت از طریق مواد پایه سیمانی صورت می پذیرد که این روش معمولا برای شرایط سبک مورد استفاده قرار میگیرد و عمدتا استفاده از گروت ها در این قسمت نتایج مطلوبی را حاصل می‌نماید.

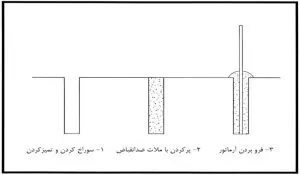

در این روش ابتدا سوراخی به قطر حدود 5 میلیمتر بزرگتر از قطر میلگرد و به طول مهاری آن و یا بیشتر به در بتن ایجاد می شود و داخل آن با حجم مناسب گروت پر می گردد. پس از پر نمودن نسبی سوراخ با گروت، میلگرد به کمک جک هیدرولیک با فشار به داخل سوراخ رانده شود. بدیهی است مقداری از ملات از داخل سوراخ خارج شده و باقیمانده در پیرامون میلگرد در داخل سوراخ متراکم می گردد. گروت داخل سوراخ طی مدت زمان لازم عمل آوری می گردد تا به مقاومت لازم برسد. بدیهی است اگر میلگرد آجدار بوده و محیط سوراخ مضرس باشد نتیجه رضایتبخش تر خواهد بود.

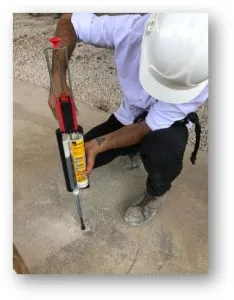

کاشت با استفاده از چسب کاشت اپوکسی

این مواد به صورت دو جزیی و حتی سه جزیی با قابلیت تحمل بارگذاری بسیار زیاد، مقاومت شیمیایی عالی،گیرش سریع،چسبندگی بسیار زیاد و سهولت در اجرا برای مقاوم سازی های سنگین مورد استفاده قرار میگیرد. روش کار مشابه کاشت با گروت میباشد اما بدیهی است به علت چسبندگی فوق العاده زیاد، قطر سوراخ و طول مهاری کوچکتر خواهد شد.

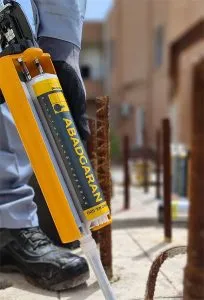

چسب کاشت دوال کارتریج ABABOND RA-500

ماده کاشت   ABABOND RA-500 شرکت آبادگران با بنیان رزین های اپوکسی اصلاح شده، فرمولاسیون و درصد استوکیومتری خاص خود دارای مزیت های ذیل می‌باشد:

• چسبندگی بسیار زیاد به بتن و میلگرد
• زمان کارپذیری طولانی حتی در دمای زیاد
• سخت شدن بدون تغییر حجم و ایجاد فشار بر روی بتن
• تحمل بارگذاری بسیار زیاد
• فاقد حلال و مواد آلی فرار
• محافظت از میلگرد و انکربولت در برابر خوردگی و زنگ زدگی
• امکان کاشت میلگرد در بتن های سبک
• سهولت در اجرا
• مقاومت بالاتر نسبت به بنیان پلی‌استر و وینیل‌استر
• زمان انبارداری طولانی

مقایسه فنی

چسب کاشت ABABOND RA-500 مطابق با استانداردهای ASTM C882،ASTM D695 و ASTM D638 مورد ارزیابی قرار گرفته که نتایج حاصل از این آزمون ها در ذیل و به صورت مقایسه ای با محصولHILTI HIT-RE 500V3   قابل مشاهده است.
