انقلابی در اتصالات سازهای با چسب کاشت میلگرد
کاشت میلگرد یکی از روشهای حیاتی در مهندسی عمران برای اتصال سازههای بتنی جدید به سازههای قدیمی، تقویت سازهها، و ایجاد اتصالات در نقاط حساس است. در گذشته، روشهای سنتی مانند انکرهای مکانیکی رایج بودند، اما ظهور چسبهای کاشت میلگرد، انقلابی در دقت، سرعت و اطمینانپذیری این اتصالات ایجاد کرده است. این مقاله به صورت جامع به بررسی تکنولوژی، کاربردها، مزایا، روش اجرای صحیح و نکات فنی چسب کاشت میلگرد میپردازد و راهنمایی جامع برای مهندسان عمران، ناظران، پیمانکاران، مشاوران و کارفرمایان خواهد بود.
چسب کاشت میلگرد چیست؟ آشنایی با تکنولوژی و عملکرد
چسب کاشت میلگرد، مادهای شیمیایی و دو جزئی (یا تک جزئی در برخی انواع خاص) است که پس از اختلاط، پلیمریزه شده و با استحکام بسیار بالا میلگرد یا پیچ را به بتن یا مصالح بنایی متصل میکند. این چسبها بر پایه مواد مختلفی تولید میشوند که رایجترین آنها عبارتند از:
چسبهای پایه اپوکسی (Epoxy-based Adhesives):
این نوع چسبها مقاومت کششی و برشی بسیار بالایی دارند و برای کاربردهای سنگین و در شرایط محیطی سخت (مانند دماهای پایین یا بالا) مناسب هستند.
زمان گیرش آنها معمولاً طولانیتر است که امکان تنظیم دقیق موقعیت میلگرد را فراهم میکن و مقاومت شیمیایی بالایی دارند.
چسبهای پایه وینیلاستری (Vinylester-based Adhesives):
- ترکیبی از مقاومت خوب و زمان گیرش سریعتر نسبت به اپوکسیها دارند.
- انتخاب مناسبی برای کاربردهای عمومی و اتصالاتی که نیاز به سرعت اجرای بالا دارند.
·مقاومت خوبی در برابر رطوبت از خود نشان میدهند.
چسبهای پایه پلی استر (Polyester-based Adhesives):
- معمولاً ارزانترین گزینه هستند و زمان گیرش بسیار سریعی دارند.
- بیشتر برای بارهای سبک و کاربردهای غیرسازه ای یا در شرایط محیطی ایدهآل استفاده میشوند.
مقاومت شیمیایی و حرارتی کمتری نسبت به دو دسته قبل دارند.
مکانیزم عملکرد چسب و نحوه انتقال بار:
چسب کاشت میلگرد با پر کردن کامل فضای بین میلگرد و سوراخ ایجاد شده در بتن، یک اتصال همگن و یکپارچه را ایجاد میکند. این چسب پس از گیرش، به عنوان یک “پیوند” عمل کرده و تنشهای وارده (کششی، فشاری، برشی) را از میلگرد به بتن اطراف منتقل میکند. این مکانیزم، برخلاف انکرهای مکانیکی که با ایجاد فشار در بتن عمل میکنند، تنش کمتری به بتن وارد کرده و احتمال ترکخوردگی آن را کاهش میدهد.
اهمیت انتخاب چسب مناسب:
انتخاب نادرست نوع چسب میتواند منجر به کاهش مقاومت اتصال، عدم اطمینانپذیری در طولانی مدت و حتی شکست سازه شود. عواملی چون نوع بار، شرایط محیطی، ابعاد سوراخ و میلگرد، و الزامات استانداردها باید در انتخاب چسب مد نظر قرار گیرند.
کاربردهای کلیدی چسب کاشت میلگرد در پروژههای عمرانی
چسب کاشت میلگرد به دلیل انعطافپذیری و اطمینانپذیری بالا، در طیف وسیعی از پروژههای عمرانی کاربرد دارد:

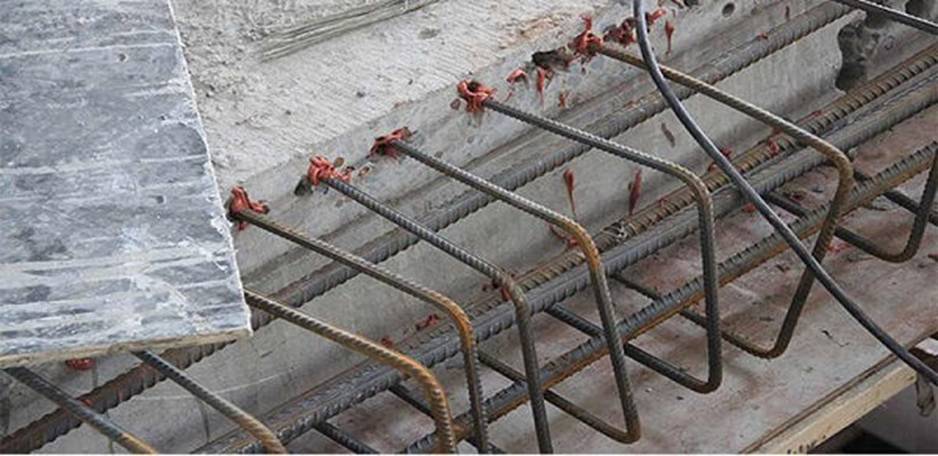

وصله میلگرد در مقاطع بتنی:
- وصله پوششی (Lap Splice): در ستونها و تیرها که امکان همپوشانی میلگردها وجود ندارد.
- وصله امتدادی (Extension Splice): برای ادامه دادن میلگردها در طبقات بالاتر یا در بتنریزیهای مرحلهای.
تقویت سازههای موجود و مقاومسازی (Retrofitting): - افزایش مقاومت سازههای بتنی در برابر زلزله یا بارهای اضافی.
- ترمیم ترکها و آسیبدیدگیهای سازهای.
کاشت میلگرد در بتن اکسپوز و نما: - اتصال المانهای نما، جانپناهها، یا ایجاد بازشوهای جدید.
- حفظ زیبایی ظاهری بتن به دلیل عدم نیاز به ابزارآلات حجیم.
اتصال تیر به ستون و دال به تیر: - ایجاد اتصالات صلب یا نیمهصلب در سازههای بتنی.
نصب هندریل، تجهیزات، سازههای الحاقی و ماشینآلات: - ایجاد نقاط اتصال مطمئن برای نصب جزئیات سازهای و غیرسازهای.
مزایای چشمگیر استفاده از چسب کاشت میلگرد نسبت به روشهای سنتی
استفاده از چسب کاشت میلگرد مزایای متعددی را نسبت به انکرهای مکانیکی یا روشهای قدیمیتر ارائه میدهد:
- مقاومت بالا و اطمینانپذیری: ایجاد اتصالات با ظرفیت باربری بسیار بالا که قابل رقابت با میلگردهای درجا است.
- سرعت اجرا و کاهش زمان ساخت: زمان گیرش سریعتر (به خصوص در انواع وینیلاستری و پلی استر) منجر به تسریع روند پروژه میشود.
- عدم ایجاد تنش در بتن اطراف: برخلاف انکرهای مکانیکی که با ایجاد فشار شعاعی به بتن آسیب میزنند، چسبها تنش را به صورت یکنواخت توزیع میکنند.
- قابلیت اجرا در فضاهای محدود: امکان کاشت میلگرد در سوراخهای با قطر کم و فواصل نزدیک.
- مقاومت در برابر لرزش و ارتعاش: چسبها ماهیت انعطافپذیرتری دارند که آنها را در برابر ارتعاش مقاوم میسازد.
- مقاومت در برابر رطوبت و مواد شیمیایی: بسته به نوع چسب، مقاومت قابل قبولی در برابر عوامل محیطی مخرب از خود نشان میدهند.
- قابلیت اطمینان در بتنهای ترکخورده: بسیاری از چسبهای با کیفیت بالا دارای تاییدیه برای کاشت در بتن ترکخورده هستند.
راهنمای گام به گام اجرای صحیح کاشت میلگرد با چسب
اجرای صحیح و دقیق، کلید دستیابی به حداکثر مقاومت و اطمینان در کاشت میلگرد با چسب است. مراحل کلی اجرا به شرح زیر است:

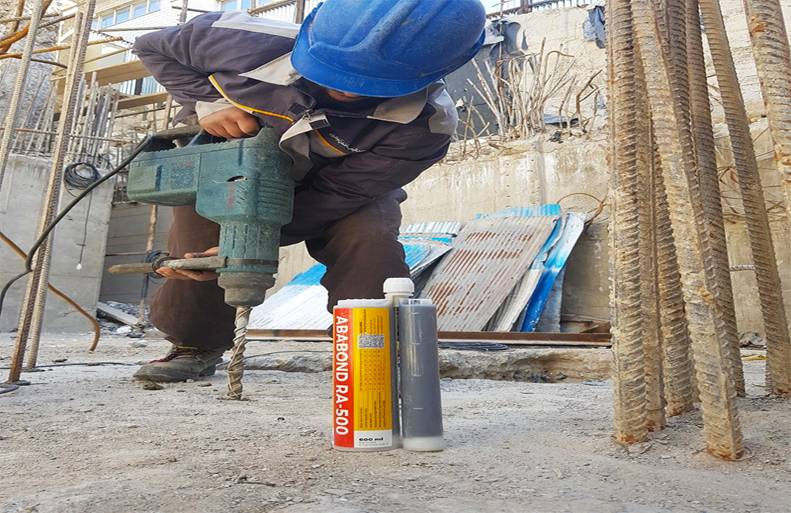

آمادهسازی سطح بتن و سوراخ:
- برش بتن: در صورت نیاز به ایجاد سوراخ، از دستگاه کرگیری (کرگیر) با قطر مناسب استفاده شود.
- تمیز کردن سوراخ: این مرحله حیاتیترین بخش اجرا است. سوراخ باید کاملاً از گرد و غبار، خرده بتن و رطوبت پاک شود.
- مرحله اول: استفاده از بلوور (دمنده هوا) با فشار مناسب برای خروج ذرات بزرگ.
- مرحله دوم: استفاده از برس سیمی مخصوص (متناسب با قطر سوراخ) برای سست کردن ذرات چسبیده به دیواره.
- مرحله سوم: مجدداً استفاده از بلوور برای تخلیه کامل ذرات. این فرآیند حداقل دو بار تکرار شود.
- خشک کردن: در صورت وجود رطوبت، سوراخ باید کاملاً خشک شود.
تزریق چسب:

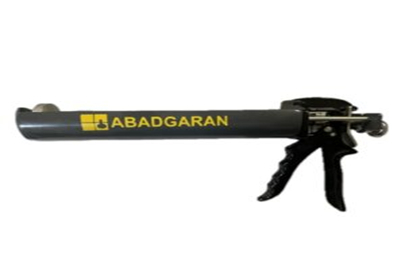

- چسبهای دو جزئی معمولاً در یک کارتریج قرار دارند و با استفاده از گان تزریق مخصوص (که نازل میکسر روی آن نصب شده) مخلوط و تزریق میشوند.
- نازل میکسر را در انتهای سوراخ قرار داده و با کشیدن گان به سمت بیرون، چسب را به صورت کامل و یکنواخت تزریق کنید.
- نکته مهم: تزریق باید از پایین به بالا انجام شود تا هوا در چسب محبوس نشود. سوراخ باید حدوداً 2/3 تا 3/4 از حجم خود با چسب پر شود (مقدار دقیق در دستورالعمل تولیدکننده ذکر شده است).
قرار دادن میلگرد در سوراخ و تنظیم موقعیت:
- میلگرد (که بهتر است تمیز و عاری از هرگونه چربی یا زنگزدگی سطحی باشد) را به آرامی وارد سوراخ پر شده با چسب کنید.
- در حین قرار دادن، میلگرد را کمی بچرخانید (حدود یک دور کامل) تا از پخش یکنواخت چسب در اطراف میلگرد اطمینان حاصل شود.
میلگرد را در موقعیت نهایی خود قرار داده و تا زمان گیرش کامل چسب، به هیچ عنوان جابجا نکنید.
زمان گیرش اولیه و نهایی چسب:
- زمان گیرش اولیه (Working Time) مدت زمانی است که چسب هنوز قابلیت تنظیم موقعیت دارد.
- زمان گیرش نهایی (Curing Time) مدت زمانی است که چسب به مقاومت کافی برای تحمل بار رسیده و میتوان میلگرد را تحت بارگذاری قرار داد. این زمان بسته به نوع چسب و دمای محیط متفاوت است و باید طبق دستورالعمل سازنده رعایت شود.
انتخاب چسب کاشت میلگرد مناسب: معیارهای کلیدی برای مهندسان و ناظران
انتخاب صحیح چسب، ضامن عملکرد پایدار و ایمن اتصال است. معیارهای زیر باید در نظر گرفته شوند:
- نوع بار وارده:
- کششی: چسبهای اپوکسی بهترین عملکرد را دارند.
- فشاری/برشی: انواع اپوکسی و وینیلاستری مناسب هستند.
- ترکیبی: نیاز به بررسی دقیقتر و مشخصات فنی چسب است.
- شرایط محیطی:
- دما: چسبها در دماهای مختلف، رفتار متفاوتی دارند. دستورالعمل سازنده برای محدوده دمایی کارکرد ضروری است.
- رطوبت: برخی چسبها مقاومت بهتری در محیطهای مرطوب یا حتی زیر آب دارند (مانند برخی محصولات اپوکسی).
- مواد شیمیایی: مقاومت در برابر اسیدها، بازها و حلالها بسته به نوع رزین متفاوت است.
- نوع بتن و مقاومت آن:
- در بتنهای با مقاومت پایین یا در معرض ترکخوردگی، استفاده از چسبهای مورد تایید برای بتن ترکخورده الزامی است.
- الزامات استانداردها و آییننامهها:
- اطمینان از انطباق چسب با استانداردهای معتبر (مانند ACI, ETAG, ICC-ES) که گواهینامه عملکرد آن را تایید میکنند.
- بررسی گواهینامهها و تستهای انجام شده:
- درخواست و بررسی نتایج تستهای باربری، دوام و مقاومت چسب از مراجع ذیصلاح.
- توجه به گواهینامههای معتبر بینالمللی (مانند ETAG Option 7).
استانداردها و آییننامههای مرتبط با کاشت میلگرد
استفاده از چسب کاشت میلگرد باید مطابق با استانداردهای فنی روز باشد. مهمترین استانداردهای مرجع عبارتند از:
- مبحث نهم مقررات ملی ساختمان (طرح و اجرای ساختمانهای بتن آرمه): اگرچه به صورت مستقیم به جزئیات چسبها نپرداخته، اما الزامات کلی اتصال میلگردها و اتصال بتن به بتن را مشخص میکند.
- ACI 318 (Building Code Requirements for Structural Concrete): بخش مربوط به Anchorages (انکرهای اتصال) و الزامات مربوط به طراحی اتصالات با استفاده از انکرها، از جمله انکرهای شیمیایی را پوشش میدهد.
- ETAG 001 (Guideline for European Technical Approval of Metal Anchors for use in Concrete): این راهنما، استانداردهای ارزیابی و تایید فنی انکرهای شیمیایی را در اروپا تعیین میکند و بسیاری از تولیدکنندگان جهانی محصولات خود را بر اساس این استاندارد گواهینامه دریافت میکنند. (به خصوص Annex C برای انکرهای شیمیایی)
ICC-ES AC308 (Acceptance Criteria for Post-Installed Mechanical Anchors and Adhesive Anchors and Materials): معیارهای پذیرش برای انکرهای شیمیایی در آمریکا.
نکات فنی و خطاهای رایج در اجرای کاشت میلگرد با چسب
رعایت دقیق جزئیات اجرایی، از بروز خطاها و کاهش کیفیت اتصال جلوگیری میکند:
- خطا: عدم تمیز کردن کافی سوراخ.
- نتیجه: کاهش شدید مقاومت اتصال، جدا شدن چسب از بتن.
- خطا: استفاده از چسب نامرغوب، تاریخ مصرف گذشته یا نامتناسب با شرایط.
- نتیجه: کاهش مقاومت، عدم گیرش کامل، تخریب اتصال.
- خطا: عدم رعایت نسبت اختلاط صحیح (برای چسبهای دو جزئی).
- نتیجه: گیرش ناقص، مقاومت پایین، یا عدم گیرش کامل.
- خطا: تزریق نادرست چسب (مثلاً از بالا به پایین یا عدم پر کردن کامل سوراخ).
- نتیجه: ایجاد حباب هوا، اتصال ناقص، کاهش مقاومت.
- خطا: جابجایی میلگرد یا تحمل بار قبل از گیرش کامل چسب.
- نتیجه: آسیب به ساختار چسب، کاهش مقاومت نهایی.
- خطا: عدم استفاده از نازل میکسر مناسب یا استفاده از نازل قدیمی.
- نتیجه: اختلاط نامناسب چسب.
جمعبندی: نقش حیاتی چسب کاشت میلگرد در سازههای نوین
چسب کاشت میلگرد به عنوان یک راهحل مدرن و کارآمد، جایگاه ویژهای در صنعت ساختمان یافته است. این تکنولوژی با ارائه مقاومت بالا، سرعت اجرا، و اطمینانپذیری، امکان اجرای طرحهای پیچیده سازهای و مقاومسازی سازههای موجود را فراهم میآورد. مهندسان عمران، ناظران و پیمانکاران با درک صحیح اصول فنی، انتخاب درست محصولات، و رعایت دقیق دستورالعملهای اجرایی، میتوانند از حداکثر پتانسیل این فناوری بهرهمند شده و به کیفیت و ایمنی پروژههای خود بیفزایند. توجه به جزئیات در مراحل آمادهسازی سوراخ و تزریق چسب، کلید موفقیت در این امر است.
